اکسترودر چیست؟ عملکرد، انواع، و کاربردها

اکسترودر: قلب تپنده صنعت پلیمری و غذایی

تحلیلی جامع بر اصول عملکرد، انواع، و کاربردها

مقدمه

در دنیای مدرن، کمتر محصولی را می‌توان یافت که به نوعی با فرآیند «اکستروژن» (Extrusion) در ارتباط نباشد. از لوله‌هایی که آب را به خانه‌های ما می‌رسانند تا روکش سیم‌های برق، پروفیل‌های پنجره، و حتی بسیاری از اسنک‌های غذایی که مصرف می‌کنیم، همگی محصول دستگاهی به نام اکسترودر هستند.

اکسترودر در ساده‌ترین تعریف، ماشینی است که مواد اولیه (معمولاً گرانول یا پودر) را دریافت کرده، آن‌ها را ذوب یا خمیری می‌کند و با فشار از یک قالب (Die) با شکل مشخص عبور می‌دهد تا محصولی پیوسته با سطح مقطع ثابت تولید شود.

تعریف فنی: اکستروژن فرآیندی پیوسته است که در آن مواد با استفاده از یک یا چند مارپیچ (Screw) در داخل یک سیلندر گرم شده، فشرده و ذوب می‌شوند و سپس تحت فشار از دهانه‌ای به نام «دای» عبور می‌کنند تا شکل نهایی را به خود بگیرند.

۱. آناتومی یک اکسترودر: اجزای اصلی

برای درک عملکرد اکسترودر، ابتدا باید اجزای تشکیل‌دهنده آن را بشناسیم. یک خط اکستروژن استاندارد از بخش‌های زیر تشکیل شده است:

۱.۱. قیف تغذیه (Hopper)

نقطه ورود مواد اولیه به دستگاه است. در اکسترودرهای مدرن، قیف‌ها مجهز به سیستم‌های خشک‌کن (Drying) و دوزینگ (Dosing) وزنی هستند تا رطوبت مواد گرفته شده و ترکیب دقیقی از مواد افزودنی وارد دستگاه شود.

۱.۲. سیلندر (Barrel)

محفظه‌ای است که مارپیچ در آن می‌چرخد. سیلندر معمولاً از فولادهای آلیاژی سخت‌کاری شده ساخته می‌شود تا در برابر سایش و خوردگی مقاوم باشد. روی بدنه سیلندر، هیترها (المنت‌های حرارتی) و فن‌های خنک‌کننده نصب می‌شوند تا دمای هر ناحیه به دقت کنترل شود.

۱.۳. مارپیچ (Screw)

مهم‌ترین قطعه مکانیکی اکسترودر است. طراحی مارپیچ تعیین‌کننده کیفیت اختلاط، میزان خروجی و یکنواختی مذاب است. مارپیچ انرژی مکانیکی موتور را به گرما و فشار تبدیل می‌کند.

۱.۴. موتور و گیربکس (Drive System)

موتور الکتریکی (DC یا AC با اینورتر) نیروی لازم برای چرخش مارپیچ را تامین می‌کند. گیربکس این نیرو را با گشتاور بالا و سرعت تنظیم‌شده به شفت مارپیچ منتقل می‌کند. بلبرینگ‌های کف‌گرد (Thrust Bearings) در این بخش نقش حیاتی دارند زیرا باید فشار محوری بسیار زیاد ناشی از جلو راندن مواد مذاب را تحمل کنند.

۱.۵. دای (Die)

قالب نهایی است که شکل محصول (لوله، ورق، فیلم) را تعیین می‌کند. طراحی دای باید به گونه‌ای باشد که جریان مذاب به صورت یکنواخت از تمام سطح مقطع آن خارج شود.

۲. فیزیک فرآیند: نواحی سه‌گانه مارپیچ

یک مارپیچ استاندارد تک‌پیچه (Single Screw) از نظر عملکردی به سه ناحیه اصلی تقسیم می‌شود. درک این نواحی برای کنترل فرآیند حیاتی است:

ناحیه ۱: تغذیه (Feed Zone)

• وظیفه: انتقال مواد جامد از زیر قیف به نواحی جلوتر.
• ویژگی: عمق کانال مارپیچ در این ناحیه زیاد و ثابت است.
• در این مرحله، هدف فشرده‌سازی نیست، بلکه صرفاً انتقال مواد جامد (Solid Conveying) است. اصطکاک بین مواد و دیواره سیلندر باید زیاد و اصطکاک بین مواد و مارپیچ باید کم باشد تا مواد به جلو سر بخورند.

ناحیه ۲: تراکم یا تبدیل (Compression / Transition Zone)

• وظیفه: ذوب کردن مواد، حذف هوای محبوس شده و فشرده‌سازی توده مذاب.
• ویژگی: عمق کانال مارپیچ در این ناحیه به تدریج کاهش می‌یابد.
• کاهش عمق باعث اعمال فشار و برش (Shear) به مواد می‌شود. گرمای ناشی از برش مکانیکی در کنار گرمای المنت‌ها، پلاستیک را ذوب می‌کند.

ناحیه ۳: اندازه‌گیری یا پمپاژ (Metering Zone)

• وظیفه: همگن‌سازی نهایی مذاب (از نظر دما و ترکیب) و ایجاد فشار لازم برای عبور از دای.
• ویژگی: عمق کانال کم و ثابت است.
• در این ناحیه، جریان مواد باید کاملاً پایدار و بدون نوسان (Surge) باشد تا محصول نهایی دچار تغییر ابعاد نشود.

۳. معادلات حاکم بر جریان (دیدگاه مهندسی)

برای مهندسان پلیمر، درک جریان سیال در اکسترودر حیاتی است. جریان خروجی (Q) در ناحیه متریگ حاصل برآیند دو نوع جریان است:

1. جریان درگ (Qd): جریانی که در اثر چرخش مارپیچ و اصطکاک، مواد را به جلو می‌راند. این جریان با سرعت چرخش مارپیچ (N) رابطه مستقیم دارد.
2. جریان فشاری (Qp): جریانی معکوس (Back flow) که ناشی از فشار بالای دای است و تمایل دارد مواد را از سر سیلندر به عقب برگرداند.

بنابراین خروجی واقعی دستگاه همیشه کمتر از خروجی تئوری است. اگر فشار دای بیش از حد بالا رود (مثلاً به دلیل گرفتگی فیلتر)، جریان فشاری افزایش یافته و خروجی کل (Q) کاهش می‌یابد.

۴. انواع اکسترودرها: نبرد تک‌مارپیچ و دو‌مارپیچ

انتخاب نوع اکسترودر به نوع مواد و محصول نهایی بستگی دارد.

۴.۱. اکسترودر تک‌مارپیچ (Single Screw Extruder)

• مکانیسم: متکی بر اصطکاک (Friction-based).
• کاربرد: تولید پیوسته محصولاتی که نیاز به اختلاط پیچیده ندارند.
• مزایا: قیمت ارزان‌تر، نگهداری آسان‌تر، طراحی ساده.
• مواد: پلی‌اتیلن (PE)، پلی‌پروپیلن (PP).

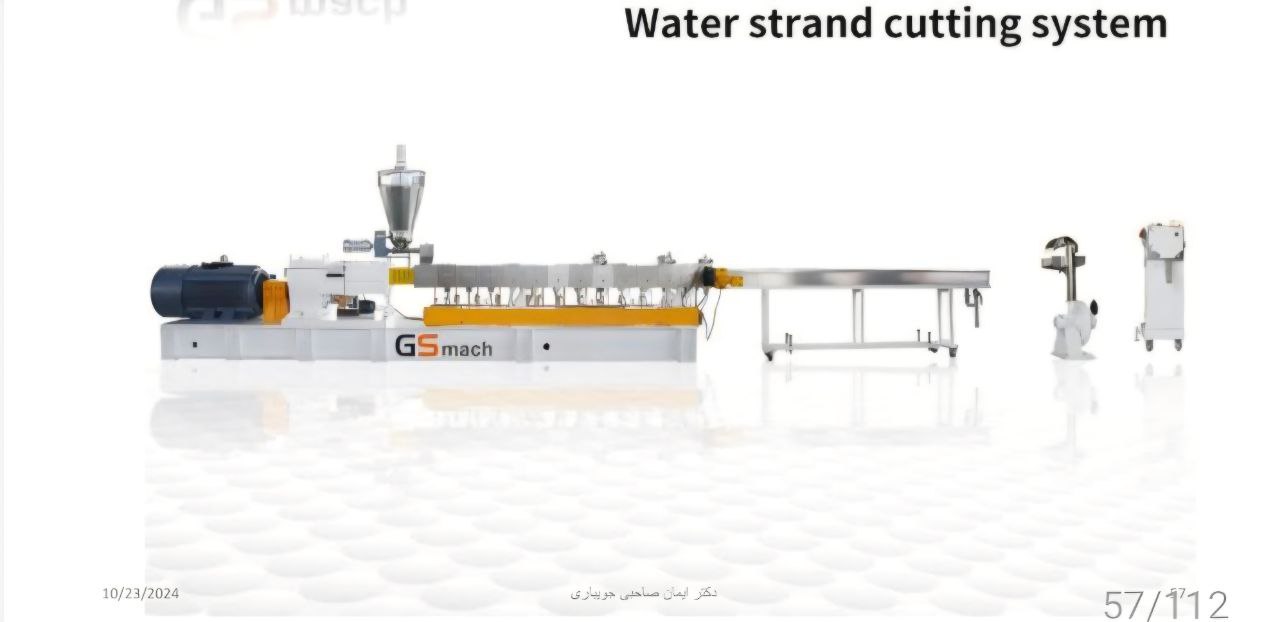

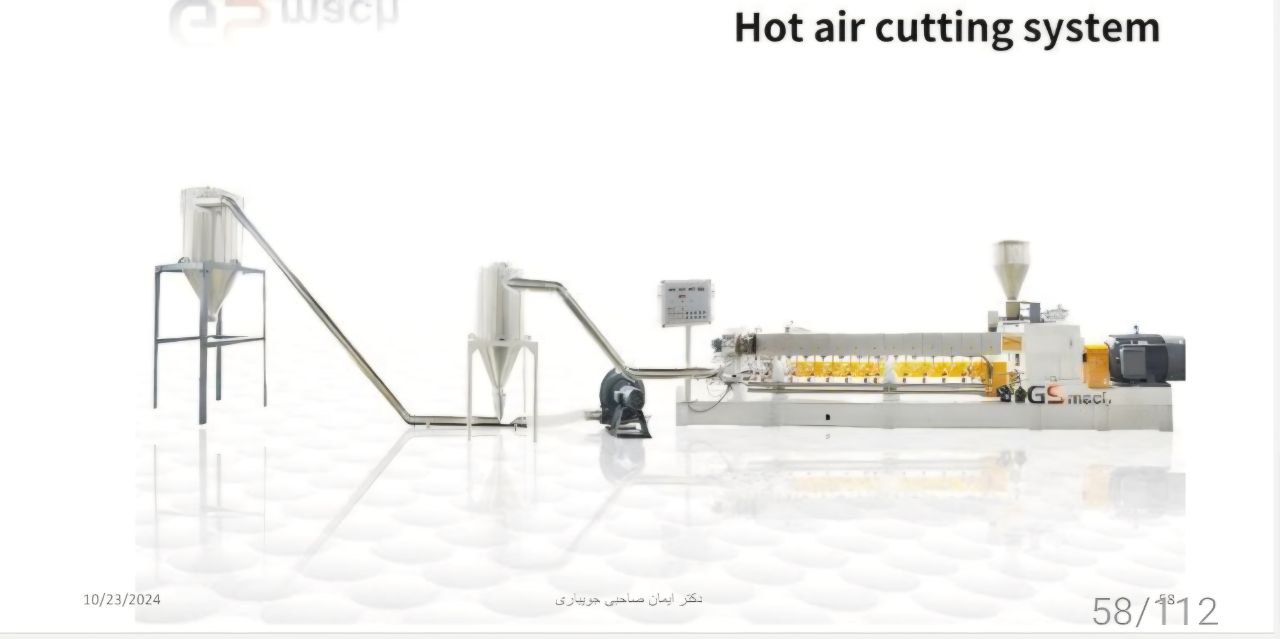

۴.۲. اکسترودر دومارپیچ (Twin Screw Extruder)

دارای دو مارپیچ موازی است که درون یک سیلندر به شکل عدد 8 می‌چرخند.

• انواع:

1. هم‌سو گرد (Co-rotating): مارپیچ‌ها در یک جهت می‌چرخند. عالی برای کامپاندینگ و اختلاط (Mixing).
2. ناهم‌سو گرد (Counter-rotating): مارپیچ‌ها خلاف جهت هم می‌چرخند. عالی برای ایجاد فشار بالا و پمپاژ مواد حساس به حرارت مانند PVC.

جدول مقایسه سریع:

۵. پارامترهای کلیدی طراحی

هنگام خرید یا طراحی اکسترودر، دو پارامتر هندسی بسیار مهم هستند:

۵.۱. نسبت طول به قطر (L/D Ratio)

این نسبت نشان‌دهنده طول مفید مارپیچ نسبت به قطر آن است.

• استاندارد: معمولاً بین ۲۰:۱ تا ۳۰:۱.
• تاثیر: نسبت L/D بزرگتر به معنای زمان اقامت بیشتر مواد در سیلندر است که منجر به ذوب بهتر و اختلاط یکنواخت‌تر می‌شود، اما گشتاور بیشتری از موتور می‌طلبد.

۵.۲. نسبت تراکم (Compression Ratio)

نسبت حجم کانال در ناحیه تغذیه به حجم کانال در ناحیه پمپاژ.

• برای مواد با چگالی ظاهری پایین (مثل بازیافتی‌ها) نیاز به نسبت تراکم بالا (مثلاً ۴:۱) است.
• برای مواد حساس به برش، نسبت تراکم کمتر (مثلاً ۲.۵:۱) ترجیح داده می‌شود تا مواد نسوزند.

۶. کاربردهای صنعتی گسترده

۶.۱. صنعت پلاستیک و پلیمر

• تولید لوله و پروفیل: لوله‌های آب و فاضلاب (PVC, PE)، پروفیل‌های درب و پنجره (UPVC).
• فیلم‌های دمشی (Blown Film): تولید کیسه‌های پلاستیکی، نایلون‌های کشاورزی و شیرینگ پک.
• ورق‌سازی: تولید ورق‌های ABS یا PS برای استفاده در صنایع بسته‌بندی و ظروف یکبار مصرف (ترموفرمینگ).
• روکش کابل: پوشش‌دهی سیم‌های مسی با عایق پلیمری.

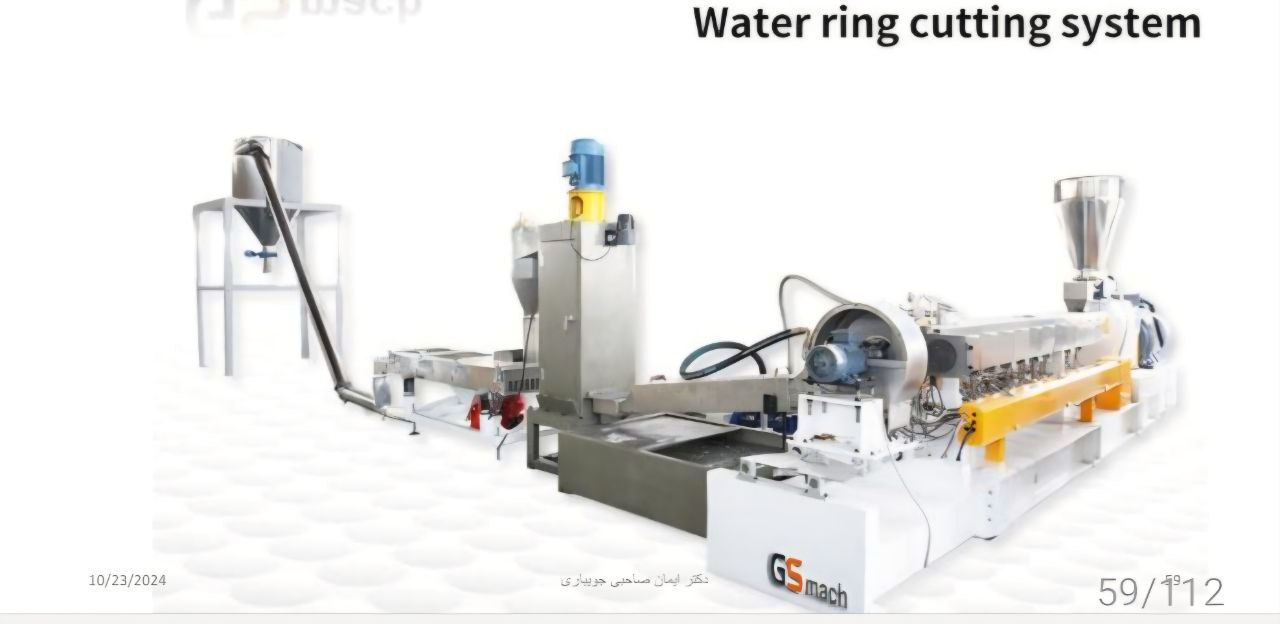

۶.۲. بازیافت (Recycling)

اکسترودرها نقش کلیدی در بازیافت پلاستیک دارند. دستگاه‌های گرانول‌ساز (Pelletizers) پرک‌های پلاستیک شسته شده را ذوب کرده، فیلتر می‌کنند (برای حذف ناخالصی‌ها) و مجدداً به گرانول‌های تمیز تبدیل می‌کنند. سیستم‌های گازگیر (Degassing) در این اکسترودرها برای حذف رطوبت و جوهرهای فرار بسیار حیاتی هستند.

۶.۳. صنایع غذایی و خوراک

بسیاری نمی‌دانند که پفک، اسنک‌های پنیری، ماکارونی، و غذای خشک حیوانات خانگی (Pet food) با اکسترودر تولید می‌شوند.

• در این صنعت، اکسترودر به عنوان یک راکتور پخت مداوم عمل می‌کند. ترکیب فشار بالا، دمای بالا و نیروی برشی در مدت زمان کوتاه (HTST) باعث پخت نشاسته و بافت‌دهی به پروتئین‌ها می‌شود.

۷. مشکلات رایج و عیب‌یابی (Troubleshooting)

اپراتورهای اکسترودر با چالش‌های خاصی روبرو می‌شوند:

• شکست مذاب (Melt Fracture) یا پوست کوسه‌ای:

• علت: تنش برشی بیش از حد در خروجی دای (معمولاً سرعت تولید زیاد یا دمای پایین).
• راه‌حل: افزایش دمای دای، کاهش سرعت مارپیچ، استفاده از مواد کمک‌فرآیند (PPA).

• تورم دای (Die Swell):

• پدیده: قطر محصول خروجی از قطر سوراخ دای بیشتر می‌شود. این به دلیل “حافظه الاستیک” پلیمر است که می‌خواهد به حالت بی نظم خود برگردد.
• راه‌حل: طراحی دای با جبران تورم، افزایش دمای مذاب، افزایش طول ناحیه موازی دای (Die Land).

• نوسان فشار (Surging):

• علت: تغذیه نامناسب، تغییر دمای هیترها، یا سایش مارپیچ در ناحیه پمپاژ.
• راه‌حل: بررسی سیستم تغذیه، کنترل دقیق دمای ناحیه تغذیه.

۸. روندهای آینده در تکنولوژی اکستروژن

۸.۱. اکسترودرهای هوشمند

استفاده از سنسورهای فشار و دمای پیشرفته و ادغام با هوش مصنوعی (AI) برای تنظیم خودکار سرعت مارپیچ و دما جهت حفظ کیفیت محصول بدون دخالت اپراتور.

۸.۲. اکستروژن مستقیم (Direct Extrusion)

حذف مرحله گرانول‌سازی میانی. در این روش، پودر پلیمر، فیلرها و افزودنی‌ها مستقیماً مخلوط شده و به محصول نهایی (مثل لوله یا ورق) تبدیل می‌شوند که باعث صرفه‌جویی عظیم در انرژی می‌شود.

۸.۳. چاپ سه بعدی (FDM)

پرینترهای سه بعدی خانگی در واقع اکسترودرهای مینیاتوری هستند. آینده این صنعت به سمت اکسترودرهای بزرگی می‌رود که می‌توانند سازه‌های ساختمانی یا قطعات خودرو را به صورت یکپارچه چاپ کنند.

نتیجه‌گیری

اکسترودر ستون فقرات صنعت فرآورش مواد است. توانایی این دستگاه در تبدیل مواد خام ناپیوسته به محصولات پیوسته با ابعاد دقیق، آن را غیرقابل جایگزین کرده است. انتخاب صحیح نوع اکسترودر (تک یا دومارپیچ)، طراحی دقیق هندسه مارپیچ متناسب با رئولوژی مواد، و کنترل دقیق پارامترهای فرآیندی، کلید موفقیت در تولید محصولاتی با کیفیت و اقتصادی است. با پیشرفت علم مواد و اتوماسیون، اکسترودرها روز به روز دقیق‌تر، سریع‌تر و کم‌مصرف‌تر می‌شوند.
